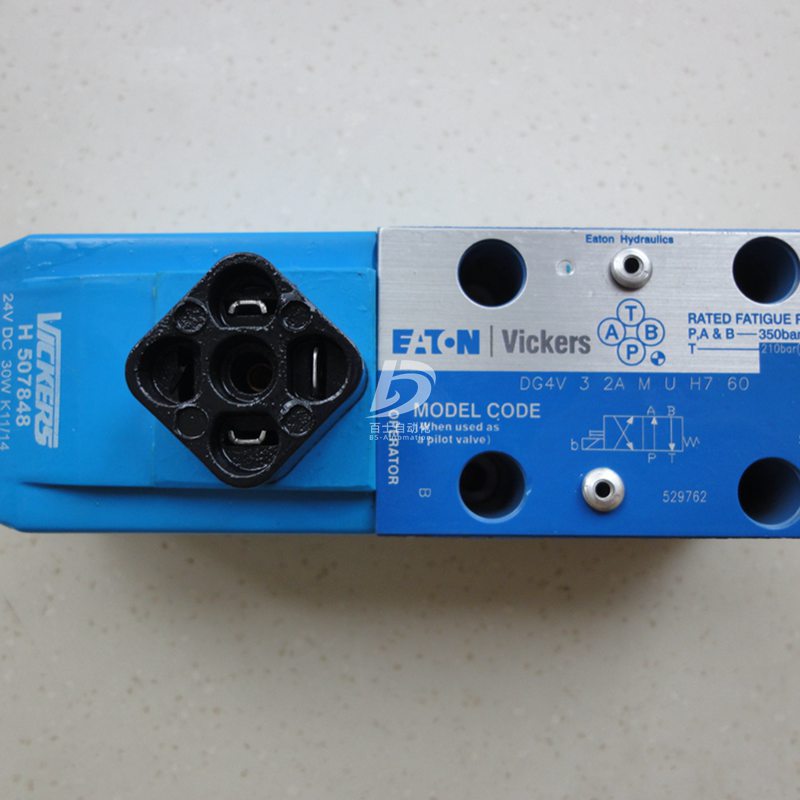

美國威格士油壓閥CG5V-6GW-D-M-U-H7-11
油壓閥門(Oil pressure valve)，造氣系統的油壓網絡是造氣的中樞神經，它嚴格執行著微機發出的信號指令、并傳遞動力驅動油壓閥門切換氣體流向，完成循環工作。定壓溢流作用:在定量泵節流調節系統中，定量泵提供的是恒定流量。當系統壓力增加時，會使流量需求減小。此時溢流閥開啟，使多余流量溢回油箱，溢流閥壓力，即泵出口壓力恒定(閥口常隨壓力波動開啟)。
溢流閥作用：
穩壓作用:溢流閥串聯在回油路上，溢流閥產生背壓，運動部件平穩性增加。
系統卸荷作用:在溢流閥的遙控口串接溢小流量的電磁閥，當電磁鐵通電時，溢流閥的遙控口通油箱，此時液壓泵卸荷。溢流閥此時作為卸荷閥使用。
保護作用:系統正常工作時，閥門關閉。只有負載過規定的(系統壓力大過調定壓力)時開啟溢流，進行過載保護，使系統壓力不增加(通常使溢流閥的調定壓力比系統工作壓力高10%~20%)。
實際應用中一般有:作卸荷閥用，作遠程調壓閥，作高低壓多控制閥，作順序閥，用于產生背壓(串在回油路上)。
溢流閥一般有兩種結構:1、直動型溢流閥 。2、先導式溢流閥。
對溢流閥的主要要求:調壓范圍大，調壓偏差小，壓力振擺小，過載能力大，噪聲小。
威格士部分系列型號：
DGMC 7 AT G H 20
DGMC2-7-FW-AB-FW-BA-10-B
DGMFN-7-X-A2H-B2H-10
DGMFN 7 Y A2H 20
DGMFN 7 Y A2H 20
DGMFN 7 Y A2H B2H 20
DGMFN 7 Y A2H B2H 20
DGMPC-7-ABK-BAK-20
DGMPC-7-ABK-BAK-20
DGMPC-7-ABK-20
DGMPC-7-ABK-20
DGMPC-7-BAK-20
DGMPC-7-BAK-20
DGMR-7-A1-FH-B1-FH
DGMA 7 W 10
KDGMH 7 616268 10
KDGMH 7 616268 10
DGX-H06-2-60
DGX-H06-2-60
DGX-H06-2L-60
DGX-H06-2L-60
DGPC-06-DADB-51
DGPC-06-DADB-51
DGPC-06-DB-51
DGPC-06-DB-51
措施：
減小先導式溢流閥噪聲和振動的措施
一般是在導閥部分加置消振元件。
消振套一般固定在導閥前腔，即共振腔內，不能自由活動。
在消振套上都設有阻尼孔，以增加阻尼來震動。另外，由于共振腔中增加了，使共振腔的容積減小，油液在負壓時剛度增加，根據剛度大的元件不易發生共振的原理，就能減少發生共振的可能性。
消振墊一般與共振腔活動配合，能自由運動。消振墊正反面都有一條節流槽，油液在流動時能產生阻尼作用，以改變?cè)瓉?lái)的流動情況。由于消振墊的加入，增加了一個振動元件，擾亂了原來的共振頻率。共振腔增加了消振墊，同樣減少了容積，增加了油液受壓時的剛度，以減少發生共振的可能性。
在消振螺堵上設有蓄氣小孔和節流邊，蓄氣小孔中因留有空氣，空氣在受壓時壓縮，壓縮空氣具有吸振作用，相當于一個微型吸振器。小孔中空氣壓縮時，油液充入，膨脹時，油液壓出，這樣就增加了一個附加流動，以改變?cè)瓉?lái)的流動情況。故也能減小或噪聲和振動。
另外，如果溢流閥本身的裝配或使用權用不當，也都會造成振動，產生噪聲。如三節同心式溢流閥，裝配時三節同心配合不當，使用時流量過大或過小，錐閥的不正常磨損等。在這種情況下，應認真檢查調整。
