鳳鳴亮LTG300面坯厚度非接觸激光在線檢測儀

一、簡介

LTG-300動態非接觸式激光在線測厚儀可用來測量具有光學慢反射的任何材質的帶材、卷材、板材的厚度，它能夠提供高速且準確的測厚，系統運用了新的無衍射光學成象和激光三角測量技術對條狀物以及薄板材料的物體進行準確的規格檢測，這些測量的直接好處是提高了生產線上的控制，提高了產品的質量、產量，也降低了廢品的產生。LTG-300非接觸式激光在線測厚系統標準系統提供了磁盤和網絡數據的存儲以及也可以很容易的查閱所有產品的檢測數據信息的功能，就有利于減少大量書寫、打印性書面文件的保存。

二、工作原理

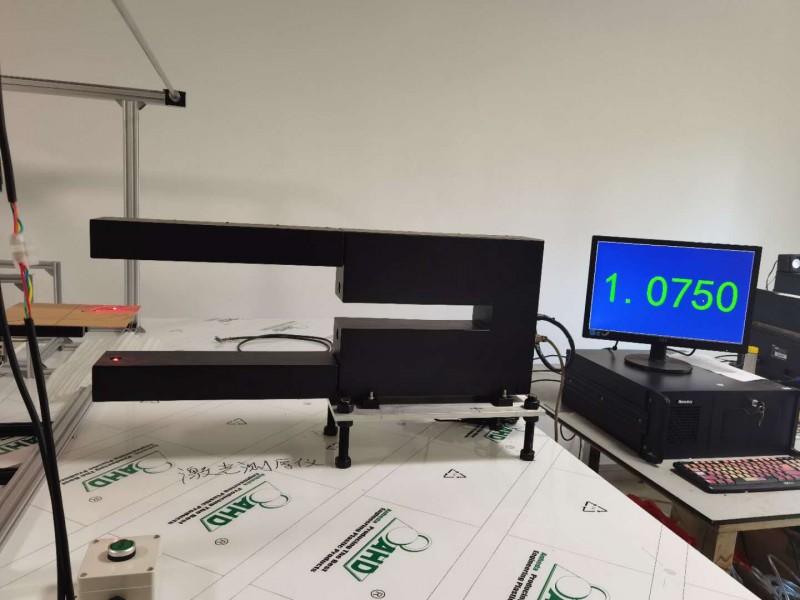

LTG-300非接觸式激光在線測厚系統是一個基于激光原理的測量系統。自上世紀1960年代激光產生以后，其高方向性和高亮度的優越性就一直吸引著人們不斷探索它在各方面的應用，其中，工業生產中的非接觸、在線測量是非常重要的應用領域，它可以完成許多用接觸式測量手段無法完成的檢測任務。它的優點是精度高，不受被測物的材料、質地、型狀、反射率的限制。從白色到黑色，從金屬到陶瓷、塑料都可以測量，基于這個原因，兩個激光光源安裝在待測物料的正上方與正下方位置，并且它們的光束都照射在目標物料的同一塊區域，每一個激光光源發射出的激光光束自被測表面反射并被接收，且在CCD上成象。于是，在CCD上就有被測物上下表面二個象，二象之距就是被測物的厚度，故，不管被測物是在水平面內移動還是在垂直面有跳動，只要厚度不變，二象之距就不變，就可計算出準確的物料厚度。

三、產品優勢

1、安裝簡便---運動與檢測部位無需特別的冷卻措施。

2、穩定準確----我們采用了先進的準確的激光光源，測量穩定。

3、信賴可靠----簡化了硬件軟件配置，提高了儀器的可靠，這些測量系統利用了新的技術，降低了次要硬件的需求，這個系統配置為厚度測量和檢測報告提供了可靠的平臺。

4、校準簡便----我們的系統具有快速和準確的標定程序。

5、自動報告----這個系統可以自動產生報告，提供了所有你可能會需要的數據信息。

6、安全便捷---無污染無輻射，無須辦理特種許可，極低的維修與運行費用。

7、網絡擴展----這個系統可以進行網絡數據的存儲以及遠程打印和控制功能。

8、數據存儲----所有的數據都是自動存儲在磁盤或者網絡里面的，任何想要的資料都可以很快很方便的獲得，這些各自的報告也可以很輕松的進行重印。

9、診斷便捷----檢測與掃描系統的各類數字輸入和輸出，模擬輸入以及電源都是被實時監控并顯示在一個屏幕上，這就為發現并處理故障簡化了很多手續。

10、    無限升級----系統具備升級功能，有助于及時優化升級相關應用。

四、典型應用

壓延冷軋鋼板;壓延冷軋鋁箔;壓延冷軋銅箔;壓延擠出塑料板;木材和木屑板

中密度纖維板、高密度纖維板、定向刨花板;石膏板;無紡布，熔噴布

橡膠板，防水防火卷材，納米硅鋰電池。

典型應用及其精度

1、屏幕顯示：

* 軟件界面直觀，中英文可切換，操作簡單方便，并可標定保存多種產品檢測參數，用戶可以根據生產材質靈活切換。

聯人（墊）：one three six five two three one one six zero one

* 具備掃描測量和定點測量（縱向掃描）功能。根據系統掃描測量或定點測量的工作模式，采集、顯示并存儲被測材料厚度的橫向分布曲線或縱向分布曲線的當前值、大值、小值、平均值、標準差等；聯人（墊）：壹叁陸伍貳叁壹壹陸零壹    謝謝!!

* 顯示并存儲檢測值、趨勢圖、分布圖、當前曲線、歷史曲線、多輪廓圖等；

* 參數修改畫面顯示組態參數，并可修改參數；

* 顯示系統工作狀態和故障類型。

2、同材質、同厚度的只需標定一次，長期有效（自動存儲，隨時可調用）。

3、系統故障的自動檢測、顯示和處理。

4、掃描控制器可由手動或自動方式來控制傳感器運動，手動方式是由手動按鈕來控制探測器的前進、后退等，自動方式是由計算機來控制傳感器運動。

5、實時在線檢測產品厚度（），方便調節，具備厚度超差自動報警功能，從而做到對產品厚度（）100%的掌控。

6、自動生成、存儲報告。報告可調閱、打印、上傳。報告內容至少包括：產品名稱、標號、生產日期、長、平均值、大值、小值、標準差等。

7、提供打印機接口，兼容市場主流打印機。

8、故障遠程診斷及處理功能。

9、采用TCP/IP通訊方式。
